Schotter und Splittwerk
Einfache Bedienung und hoher Automatisierungsgrad
Die Automation des Splittwerks basierte in der Vergangenheit auf konventioneller Schütztechnik. Eine SPS kam noch nicht zum Einsatz. Im Zuge umfangreicher Modernisierungsmaßnahmen entschloss sich der Betreiber, die Automatisierungs- und Antriebstechnik auf den aktuellen Stand der Technik zu bringen, um die Produktivität der Anlage zu steigern. Für uns bestand die Herausforderung darin, mit einem überschaubaren Budget eine Lösung zu realisieren, die dem Betreiber die Chance gibt, einen detaillierten Blick in die Anlage zu werfen und den Betrieb an die Auslastung anzupassen Zudem war der Zeitdruck nicht unerheblich, denn der Projektplan sah vor, dass wir nur etwa vier Tage während der Winterreparatur hatten, um die komplette Elektrik zu erneuern.
Das Projekt auf einen Blick
Volumetrische Dosieranlage mit 6 Bunker Outdoor LKW Self Service Anlagensteuerung auf Basis von S7 1200 SysTec IT2000 (Bandwaage) 200 physikalische Ein-/Ausgänge VoloDos System Inbetriebnahme Schulung
Upcycling (Recyclinganlagen)
Beim Upcycling werden Abfallprodukte oder (scheinbar) nutzlose Stoffe in neuwertige Produkte umgewandelt.Wir haben durch die Modernisierung und Automatisierung einer Baustoff Recyclinganlagen ein hohes Maß an transparenz in dieser Anlagen gewonnen.Automatischen Regelungen von Korngrößen bei Brecheren sowie passende einfache und klar dargestellte Visualisierungsbilder die es der AVB GmbH erleichtern Fehler in der Gesamtanlage zu diagnostizieren und somit die Anlage schnellstmöglich wieder in regularen Betrieb zu starten.
Durch die richtige Konzipierung kann die AVB das Maximum an Effizienz, aus ihrer Anlage gewinnen.Durch den Einsatz von unsere SPS Steuerung kann die Anlagen automatisch, an- und abgefahren werden.Dadurch wird z.B. bei einem Materialwechsel der Arbeitsaufwand des Personals minimiert.
Durch die richtige Auslegung von Not-Aus Bereichen kann die Sicherheit für Ihr Personal gewährleistet werden.Dabei haben verschiedene Not-Aus Zonen definiert (Notaus Nothalt) um somit andere Anlagenteile noch gezielt abfahren zu können und kein Material auf der Bandstecke oder empfindlichen Anlagenteilen aufzustauen.
Das Projekt auf einen Blick
Recyclinganlagen 900A Bedienung über Mobilgeräte Anlagensteuerung auf Basis von S7 1500 1800 physikalische Ein-/Ausgänge Inbetriebnahme Schulung
Vollautomatisches Ei-Tanklager
Der Einsatz eines innovativen verteilten Systems ausgestattet mit induktiven Sensoren ermöglicht eine ständige Aufsicht und Diagnose.
Das hochentwickelte Steuerungssystem kontrolliert ununterbrochen den Zustand von einzelnen Ventilen, damit der Bediener je nach dem gegebenen Lagervorgang keinen Fehler macht.
Heutzutage muss man nicht nur ein passendes Steuerungssystem an den Produktionsbetrieb anpassen. Von großer Bedeutung ist zur Zeit auch die Möglichkeit der Diagnose von allen installierten Komponenten der Produktionslinie. Jedes Ein- und Ausgang-Modul verfügt über die eingebaute Diagnosefunktion. Im Falle von digitalen Eingängen sind wir im Stande, einen Kurzschluss gegen die Masse rechtzeitig aufzudecken. Bei den analogen Modulen können wir den Bruch einer Messleitung sowie die Messbereichüberschreitung eines Messumformers feststellen. Das Ablesen von Diagnosemeldungen erfolgt über einen Touchbildschirm.
Die Bürger GmbH & Co. KG ist ein deutscher Hersteller von vorgefertigten gekühlten Teig- und Fleischwaren hauptsächlich schwäbischer Spezialitäten.
Das Projekt auf einen Blick
Ei Tanklager 10 Tanks Produktions Versorgung Anlagensteuerung auf Basis von S7 1500 Wägesysteme SYSTEC IT8000E 1800 physikalische Ein-/Ausgänge Inbetriebnahme Schulung

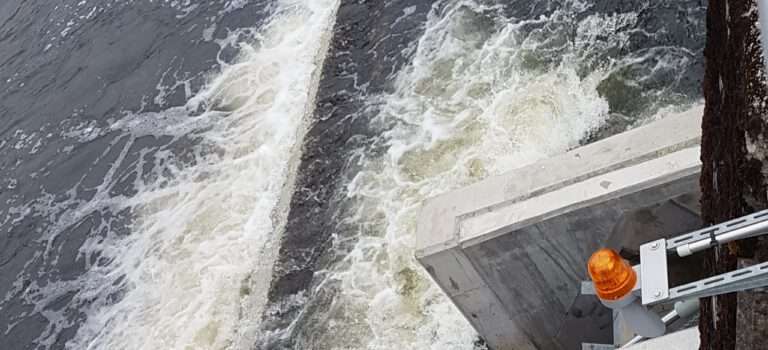

Innovative Wasserkraftanlage für die Mindel
Vier kleine Wasserkraftwerke nutzen in der Marktgemeinde Münsterhausen seit langem die Wasserkraft der Mindel. Die bestehenden Anlagen konnten das Wasser der Mindel aber nur bis zu einer bestimmten Menge abarbeiten. Das überschüssige Wasser wurde beim Wehr
ungenützt abgeleitet.
Um das bisher ungenutzte Potential auszuschöpfen wurde im Frühjahr 2019 von den Triebwerksbetreibern gemeinschaftlich, eine neues Wasserkraftwerk in Betrieb genommen. Das Herz der innovativen Anlage ist eine Wasserschnecke, welche bis zu 50 Kilowatt Strom zusätzlich erzeugt.
Im Zuge dieser technischen Änderung war es notwendig, die Regulierung der Wasserpegel
von Mindel und Mindelkanal zu automatisieren. Wir erhielten den Zuschlag für die
Lieferung einer Steuerung zur vollautomatischen und Pegelabhängigen Regelung der beiden Schütze am Teilungswehr der Marktgemeinde.
Die neue Steuerung soll gewährleisten, dass unabhängig von Wasserpegel und Witterungs-
einflüssen die Durchflussleistung im Mindelkanal für die bestehenden Kraftwerke nahezu
konstant gehalten wird und gleichzeitig die Wasserschnecke in der Mindel den optimalen Wasserzulauf erhält.
Sowohl in verfahrenstechnischer , als auch sicherheitstechnischer Hinsicht wurden die teilweise hochkomplexen Anforderungen der Betreiber zu 100% umgesetzt.Zum Einsatz kam eine Simatic S7 Kleinsteuerung ET200S im Outdoorschaltschrank, mit integrierter CPU und Vorort Touch-Panel Display. Die vorhandene S7300 Steuerung der Wasserschnecke wurde über Ethernet gekoppelt, ebenso eine IP-Webcam und ein GSM-VPN-Router zur Anbindung der Anlage an das Internet.
Fernwirktechnische Aufgaben, wie ereignisgesteuerte SMS Nachrichten, bzw. remote
Dashboards für Datenbeobachtung und Aufzeichnung wurden ohne zusätzliche Hardware, konsequent der S7 Steuerung umgesetzt und mit TIA Portal programmiert.
Das Projekt auf einen Blick
S7 300 & TIA Portal GSM-VPN-Router Pegelabhängigen Regelung Outdoorschaltschrank SMS Nachrichten IP-Webcam

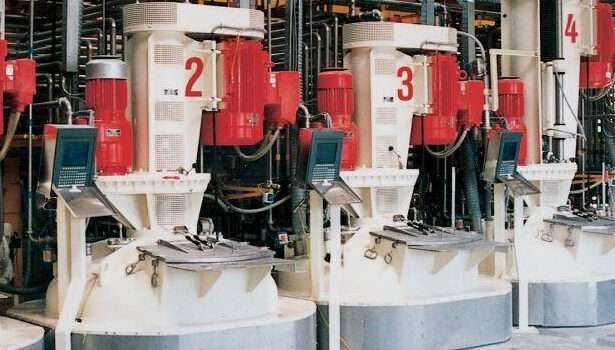

Modernisierung einer Dispersionsfarbenfabrik im Odenwald
Um die Versorgung der Produktionslinien mit Dispersionsfarbe rund um die Uhr, an 365 Tagen im Jahr auch in Zukunft gewährleisten zu können, wurde zur Jahreswende die vorhandene, in die Jahre gekommene „Farbküche“ durch eine neue Farbenfabrik mit einer täglichen Produktionsleistung von 300 Tonnen ersetzt.
Die Fa. Rothenbacher lieferte hierfür die komplette Elektrotechnik, die Steuerungstechnik, die Profibus-Feldstationen, die Ventilinseln, die Kabelinstallation sowie die Prozessleittechnik und Materialverwaltungssoftware quasi als Rundum-Sorglos-Paket. Zum Einsatz kam ein Windows Server, eine Simatic S7 Steuerung mit Wago Feldbustechnik. Die Anbindung der Wägetechnik an das Leitsystem wurde mit SIWAREX Baugruppen realisiert. Zur Steuerung der pneumatischen Antriebe an den molchbaren Förderleitungssystemen kamen Profibus-Ventilinseln mit modularen Festo- Ventilblöcken der Reihe CPX zum Einsatz. Die Prozessleittechnik basiert auf dem SCADA System WinCC, darin eingebettet unser Softwarepaket RODOS für Rezeptgesteuerte Chargenprozesse in der Farbenindustrie.
Das Projekt auf einen Blick
Mischanlage mit 4 Linien Anlagensteuerung auf Basis von S7 300 Siwarex Wägesysteme U + FTA 2000 physikalische Ein-/Ausgänge Rodos Batch System 3 Molchleitungen Inbetriebnahme Schulung
Schrittweise Modernisierung einer Farben Mischanlage
Die Produktpalette der Hesse GmbH & Co. KG reicht von umweltfreundlichen Wasserlacken, modernen UV-Systemen, natürlichen Ölen bis hin zu den klassischen lösemittelbasierten Lacken für Holz im Innenbereich. Als professioneller Verarbeiter finden Sie passende Produkte sowohl für die industrielle als auch die handwerkliche Lackierung schöner Oberflächen. Auch Holzwerkstoffe, Folien, Glas, viele Kunststoffe und Metalle können mit Hesse-Lacken beschichtet werden.
Um dauerhaft wettbewerbsfähig zu bleiben, haben wir Mischer und Abfüllanlagen den aktuelle Anforderungen angepasst. Das Automatisierungssystem ist jetzt auf dem neuesten Stand der Technik, zum einsatz für Modernisierung war das TIA porta von Siemens bestens geeignet.
Das Projekt auf einen Blick
Mischanlage 5 Linien und 4 Abfüllstationen Anbindung an NAV Auftragssystem Anlagensteuerung auf Basis von S7 1500 Wägesysteme SYSTEC IT8000E 1800 physikalische Ein-/Ausgänge Rodos Batch System Inbetriebnahme Schulung

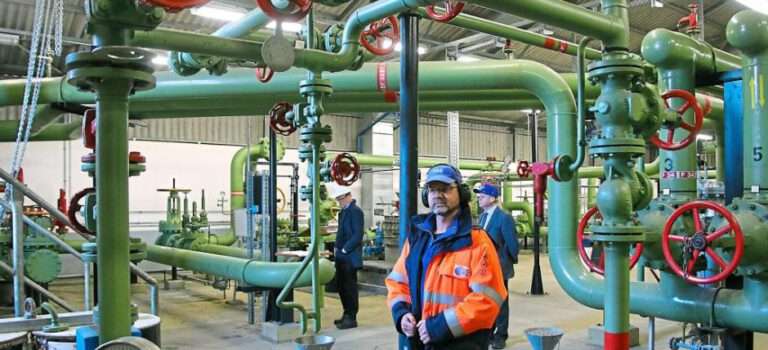

Central Europe Pipeline System
Die NATO-Pipeline, CEPS, Central Europe Pipeline System, ist ein Netz von Pipelines, die Militärflugplätze in halb Europa mit Tanklagern und Raffinerien verbindet. Für einen sicheren und effizienten Betrieb von Öl- und Gas-Pipelines stellen Die VIVAVIS AG ein durchgängige Komplettlösungen für die Pipeline-Automation zur Verfügung. Die Rothenbacher GmbH als Steuerungs Experte im berich HMI WinCC liefert dabei dei Projektierung über die Inbetriebnahme bis hin zum Service sind wir für alle ein verlässlicher Ansprechpartner rund um Pipeline-Automation. Dabei profieren Sie von unserer Branchen-Expertise und jahrelanger Erfahrung in zahlreichen Pipeline-Projekten.
Das Projekt auf einen Blick
An 4 Standorten WinCC Leitsystem TÜV Prüfung OPC UA Komunikation Communicating with Hima Rodos Batch System Inbetriebnahme Schulung
Kontinuierlicher pneumatischer Druckgefäßförderer
IHV Schüttguttechnik kann auf mehr als 40 Jahre Erfahrung im Anlagenbau zurück blicken. Die Produkte und Dienstleistungen richten sich an Hersteller und Betreiber von Anlagen in der Zement-, Bau-, Kraftwerks-, Keramik-, Lebensmittel- und der Kunststoffindustrie, sowie an Gießereien und Betreiber von Müllverbrennungsanlagen. Wir fertigen IHV alle Steuerung aufgaben und übernehmen die Inbetriebnahme Vorort
Maschine zum Schneiden und Bohren 360°
Die ERWEMA GbR ist ein mittelständisches Unternehmen des Maschinen- und Werkzeugbaus mit hauseigener CNC Teilefertigung, Laserbeschriftung und der Kompetenz für komplette Projektabwicklungen. Mit uns als Partner bekommen Sie echte Qualität in Ihre Produktion.
